1、相關概念
1.1 Modbus

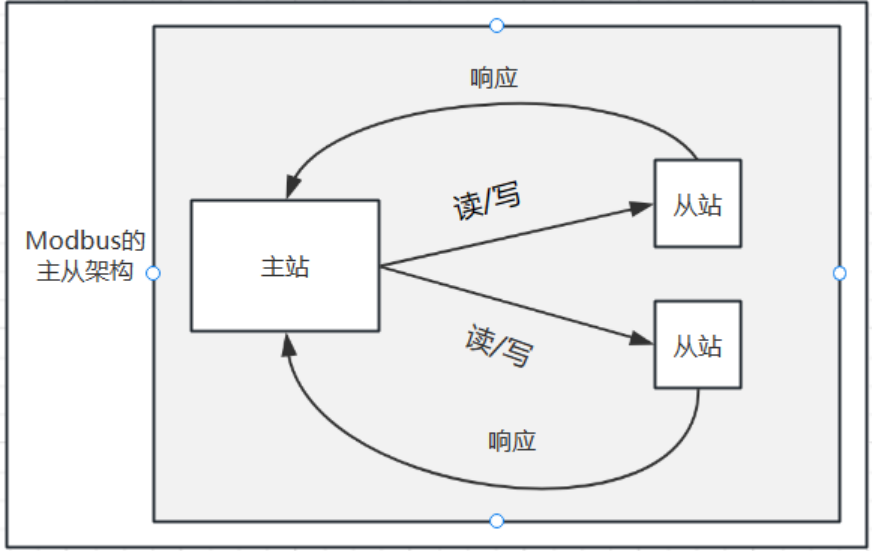

Modbus是一種廣泛應用于工業自動化領域的通信協議， Modbus提供了通用的語言在設備之間建立主從式的通信，Modbus協議簡單、開放、易于實現，且支持多種物理層通信介質(RS232、RS485、TCP/IP網絡等)，因此成為了工業領域通信協議的業界標準之一。我們今天要介紹的是一種基于以太網TCP/IP的應用層協議——Modbus TCP/IP協議。
1.1 Modbus
Modbus是一種廣泛應用于工業自動化領域的通信協議， Modbus提供了通用的語言在設備之間建立主從式的通信，Modbus協議簡單、開放、易于實現，且支持多種物理層通信介質(RS232、RS485、TCP/IP網絡等)，因此成為了工業領域通信協議的業界標準之一。我們今天要介紹的是一種基于以太網TCP/IP的應用層協議——Modbus TCP/IP協議。
1.2 Modbus TCP
Modbus TCP是Modbus協議在以太網上的一種實現，它保留了Modbus協議的核心功能和數據模型，但對消息封裝進行了調整，使其符合TCP/IP的要求。在進行下一步之前我們首先對Modbus中的一些概念做一個了解。
1.3存儲區
存儲的數據類型分為布爾量和寄存器
1.3.1布爾量
如水閥的開關、燈的開關等數據。
1.3.2寄存器
如流速、導電率、溫濕度、空氣濃度等數據。

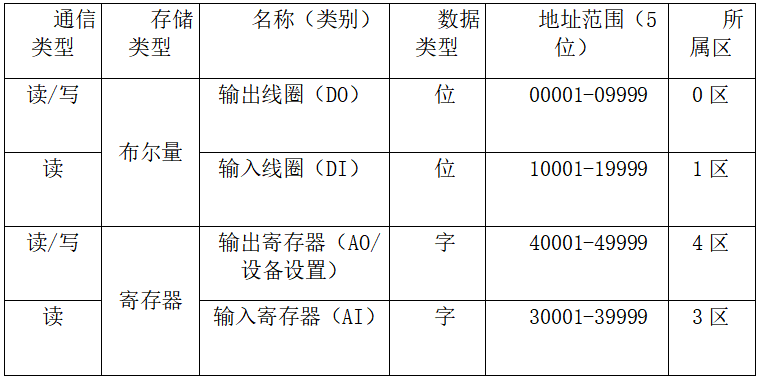

Modbus規定了4個存儲區，分別是0、1、3、4，對應下面表格內容，具體為：
0區：可讀可寫的布爾量
1區：只讀布爾量
3區：只讀寄存器
4區：可讀可寫的寄存器
1.4功能碼

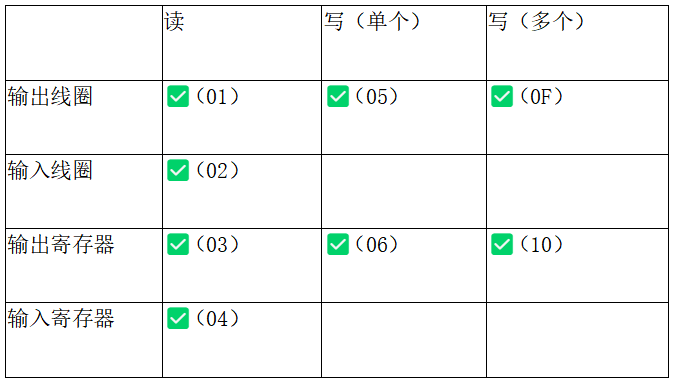

Modbus定義了一系列的功能碼，這些功能碼表示了主站請求從站執行的具體操作，下面表格是一些常見的功能碼，具體為：
1.4.1讀操作
0x01：讀輸出線圈狀態。
0x02：讀輸入線圈狀態。
0x03：讀輸出寄存器的值。
0x04：讀輸入寄存器的值。
1.4.2寫操作
0x05：寫單個線圈狀態。
0x06：寫單個寄存器的值。
0x0F：寫多個線圈狀態。
0x10：寫多個寄存器的值。
1.5 協議報文
Modbus TCP/IP的報文被封裝在一個標準的TCP數據段內，而不是像串行通信那樣直接在物理層上發送。TCP報文提供了端到端的可靠傳輸，包括數據分段、重傳、流量控制和擁塞控制等機制。

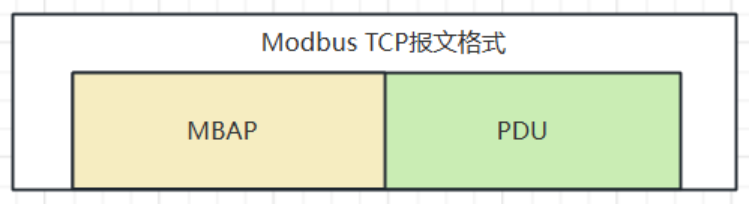

Modbus TCP/IP的報文幀主要包括：
MBAP頭：包含事務標識符、協議標識符、消息長度、設備地址
Modbus PDU：原始Modbus協議的數據部分，包括功能碼、數據地址和數據值。
下面我們用一個表格來根據一段報文解釋這兩部分的具體內容：
主站發送報文：

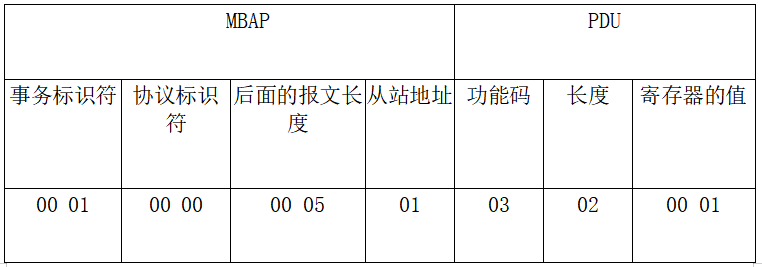

從站響應報文：
從上面的報文中我們可以知道：
事務標識符：占2個字節，一次通信的過程中主站和從站的報文幀的事務標識符是一致的。
協議標識符：占2個字節，00 00表示Modbus TCP協議。
后面報文的長度：占2個字節，表示后面報文的長度。
從站地址：占1個字節，表示設備的地址，也就是Salve ID的值。
功能碼：占1個字節，例子中的03表示的是讀輸出寄存器的值。
起始地址：占2個字節，表示從該設備的哪個位置開始讀。
讀取數量：占2個字節，表示從起始位置往后讀的數量。
長度：占2個字節，表示后面還報文的長度。
對應的值：根據不同的存儲類型所占的字節不同。
接下來我們通過工具來模擬Modbus TCP通訊。
2、工具使用
2.1 Modbus Slave

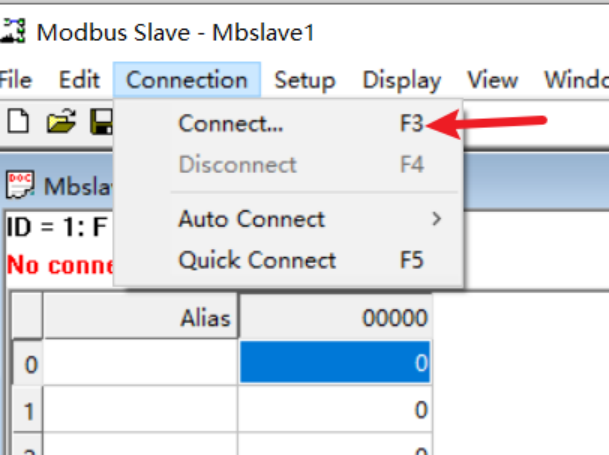

打開軟件之后點擊菜單欄的Connection→Connect，如圖所示：

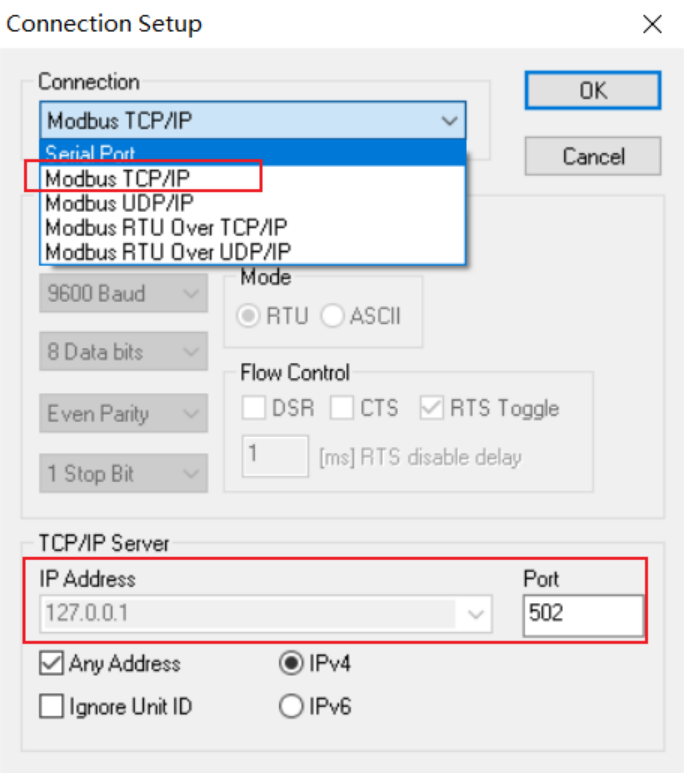

在彈出的界面選擇協議類型為Modbus TCP/IP，輸入IP，端口號點擊OK

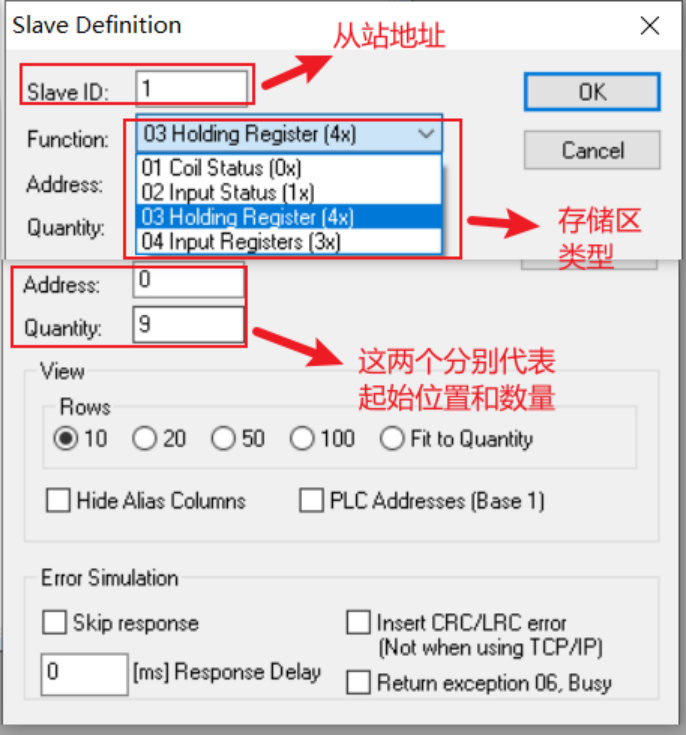

隨后點擊Setup→Slave Definition...進入從站設置界面
下面我們新建四個不同存儲區的窗口來為后面模擬通訊做準備

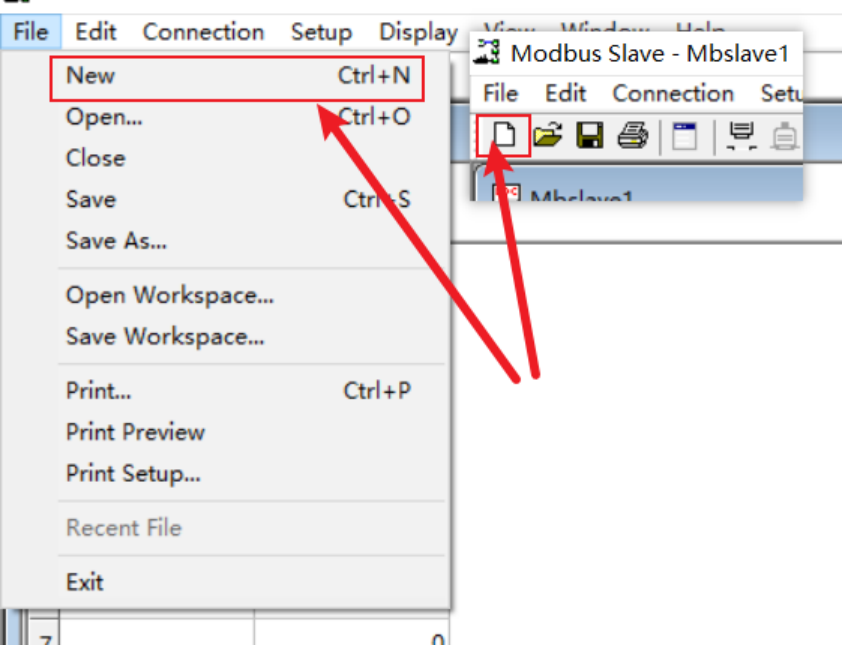

根據圖中任意方式都可以新建窗口。
可以看到四個窗口在從站地址為2，功能碼分別為01、02、03、04。

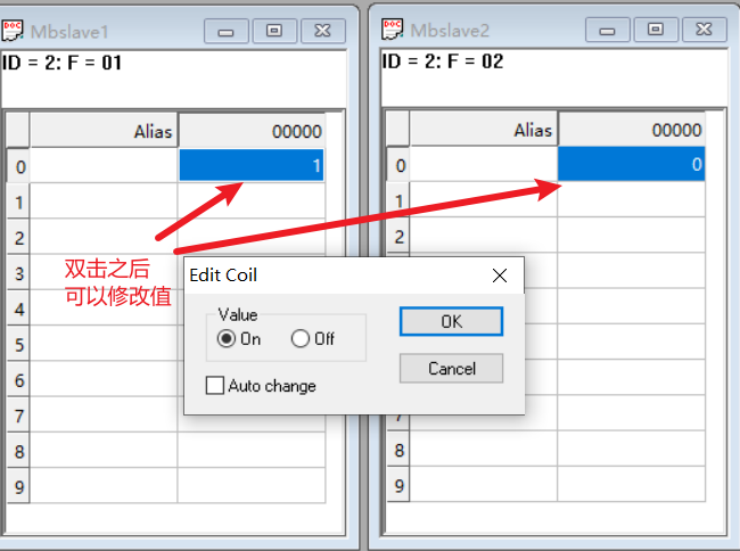

需要注意的是01、02表示的是讀輸出線圈和輸入線圈，只有開關量，對應的數值為1=On，0=Off。

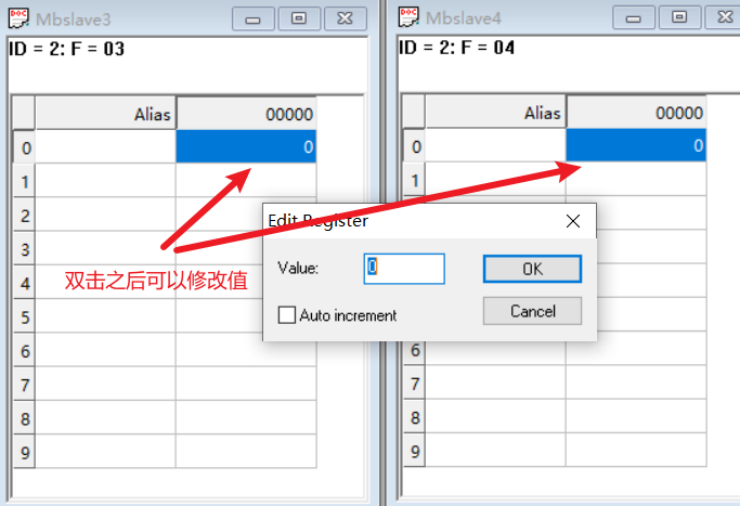

03、04表示的是讀輸出寄存器和輸入寄存器。
好了，接下來我們?nèi)ナ褂霉ぞ吣M主站來讀取從站的數據。在此之前我們可以勾選Auto increment模擬數據處于變化狀態。
2.2 Modbus Poll

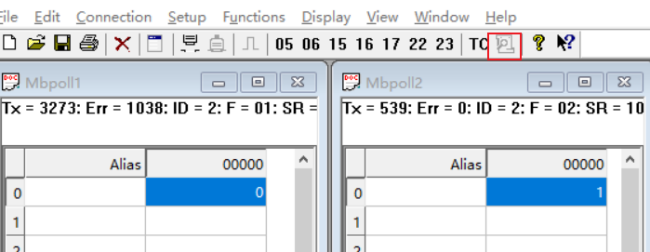

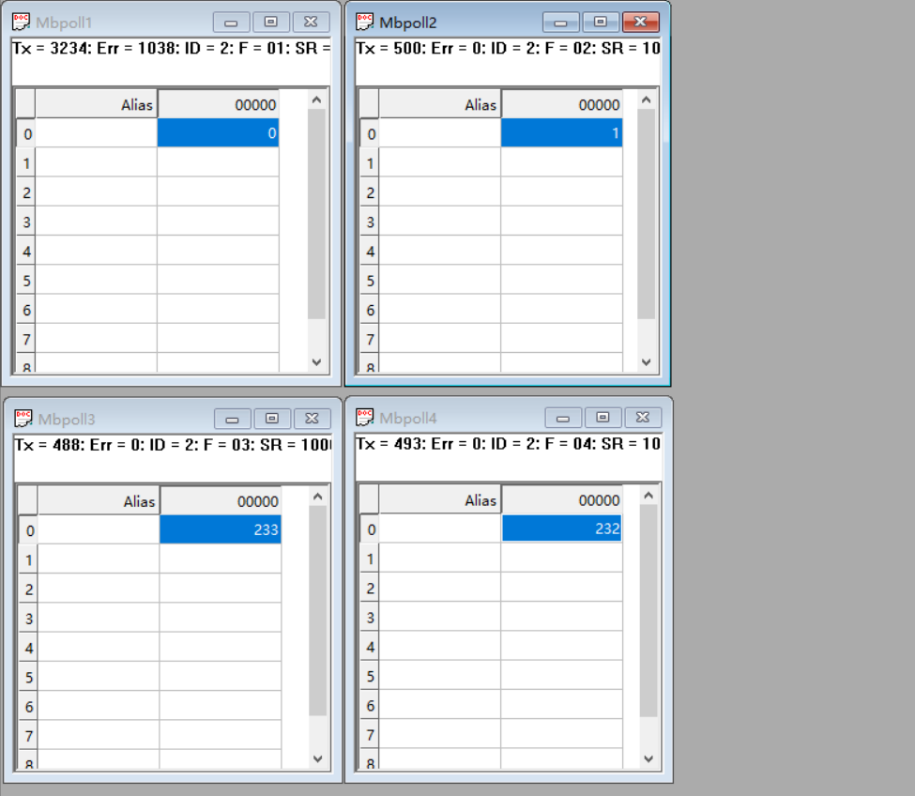

使用和從站相同的方法連接之后新建四個窗口分別讀取，可以看到讀取實時數據成功。

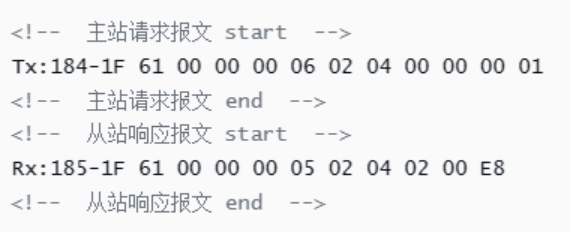

也可以通過查看日志確保主機處于正常讀取狀態。
下面我們通過使用modbus-master-tcp模擬一個主站去和從站之間進行通信。
3、Java模擬主站
3.1使用modbus-master-tcp庫
modbus-master-tcp是基于Netty編寫，支持異步與并發。

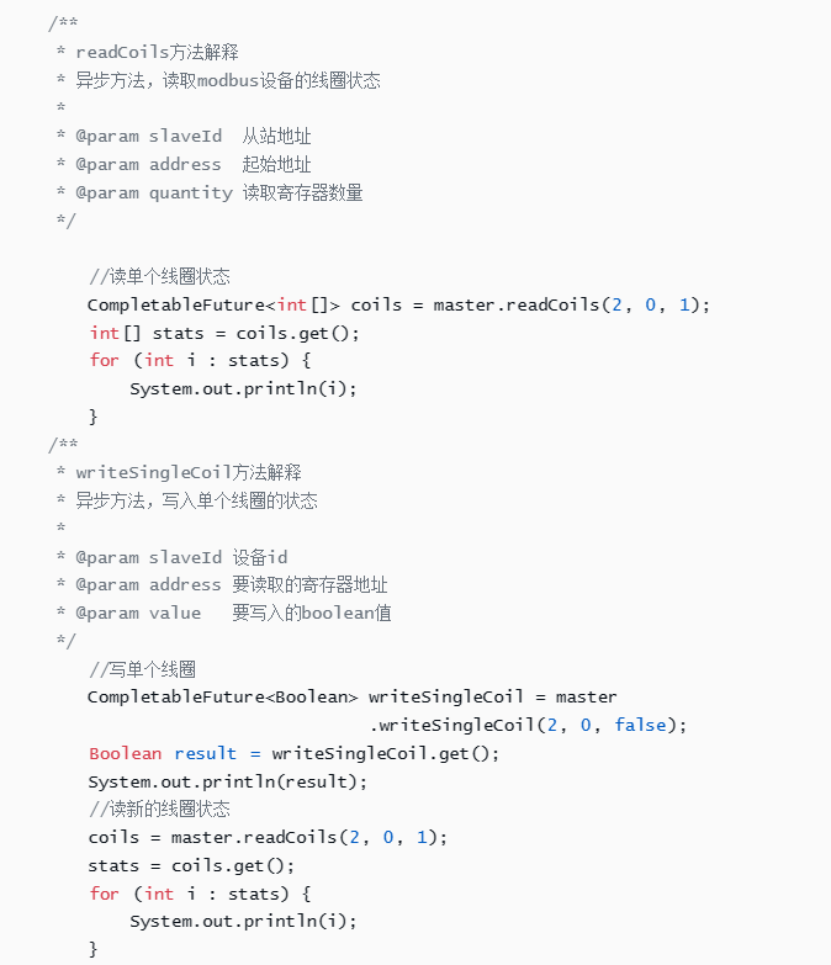

下面通過Java模擬主站讀取從站線圈狀態：
輸出結果：
4、總結
上述內容就是對Modbus通信協議的介紹及通過工具和代碼模擬主站與從站之間進行通信的過程，關于更多Modbus的實際應用可以訪問上海研博數據信息技術有限公司 (yanboot.cn)進行查看，關于文章所涉及到的代碼可以留言獲取，關于更多后續請關注公眾號了解。
