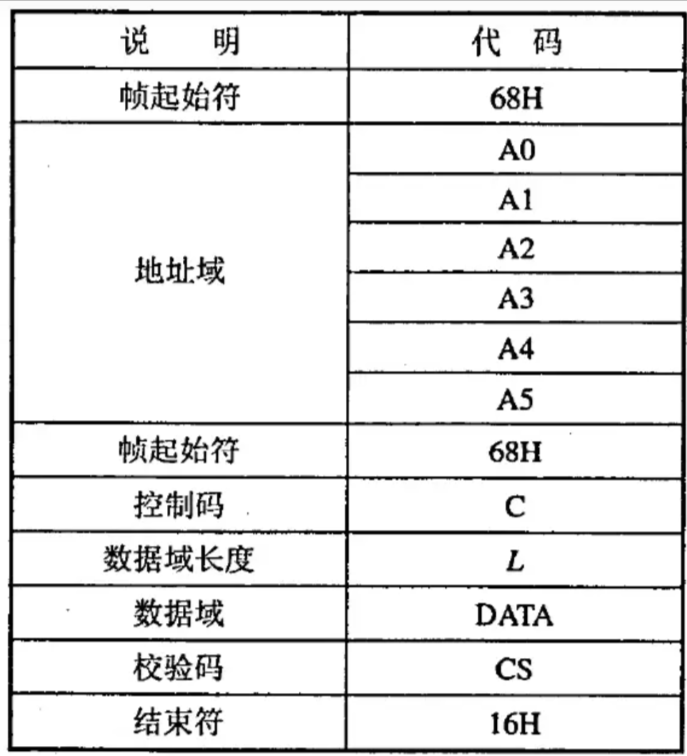

DLT645-2007協議是由中國電力公司發布的一種用于電能表與外部設備（如集抄終端）之間通信的標準協議。它主要用于實時獲取電能表的數據，支持?jǐn)?shù)據傳輸、參數設定、控制等功能。該協議的傳輸方式一般是通過串口或TCP/IP網絡進行。DLT645-2007協議結構簡單，以數據幀的形式組織信息。每幀數據包含起始符、地址域、控制域、數據域和校驗碼等信息。
1.起始符：一般為“0x68”字節。
2.地址域：用于標識電能表的地址，通常為1個字節。
3.控制域：定義操作類型（讀、寫等），一般為1個字節。
4.數據域：包含實際傳輸?shù)臄?shù)據，長度可變。
5.校驗碼：用于校驗數據的完整性，通常采用LRC（縱向冗余校驗）。
6.結束符：標志報文結束
在DLT645-2007協議中，所有數據的傳輸都需要校驗和控制，確保數據的正確性和可靠性。
FE FE FE FE //數據起始
68 //幀起始符
62 01 76 00 00 81 //地址域
68 //幀起始符
11 //控制碼
04 //數據域長度
35 37 33 37 //數據域
15 //校驗碼
16 //結束符

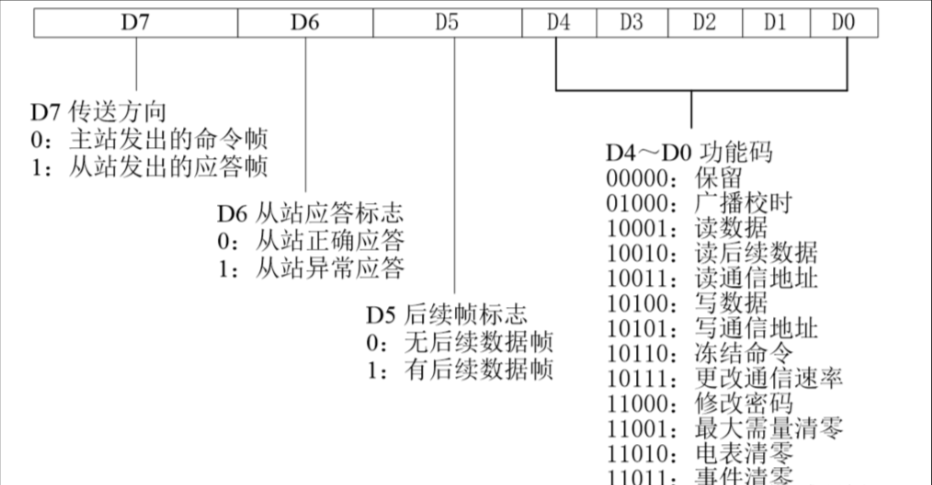

如下所示的是智能DLT645-2007通信時的控制碼格式，通過不同的控制碼，可以實現對電表進行寫入或讀取電表的數據信息。
發送咨詢用電量命令:fefefefe 68 292507072120 68 11 04 33333333 4e16
格式講解
fefefefe 數據頭每條數據都要帶
68 針起始符
292507072120 表號 解析為 202107072529 從右向左每一個16進制byte拼接在一起，就是電表貼的條碼上的數字
68 針起始符
11 控制碼 讀取的意思
04 讀取寄存器的數據長度
33333333 寄存器，解析為要讀取00000000號寄存器，從右向左每一個16進制-33(16進制拼接) （33-33）+（33-33）+（33-33）+（33-33）=00000000
4e 校驗位和后兩位 68+29+25+07+07+21+20+68+11+04+33+33+33+33=24e 取后兩位=4e
16 結束符
接收到數據fefefefe 68 292507072120 68 91 08 33333333 a94a3633 2e16
格式講解
fefefefe 數據頭每條數據都要帶
68 針起始符
292507072120 表號 解析為 202107072529 從右向左每一個16進制byte拼接在一起
68 針起始符
91 控制碼 讀取的意思
08 返回寄存器加數據的長度為8個byte
33333333 寄存器，解析為要讀取00000000號寄存器，從右向左每一個16進制-33(16進制拼接) （33-33）+（33-33）+（33-33）+（33-33）=00000000
a94a3633 返回的數據，代表電量, 從右向左每一個16進制-33(16進制拼接)(33-33)+(36-33)+(4a-33)+(a9-33)=31776*0.01=317.76 kw/h
2e 校驗位和后兩位,除去數據頭對其它數據進行16進制相加68+29+25+07+07+21+20+68+11+04+33+33+33+33+a9+4a+36+33=42e 取后兩位=2e
16 結束符
public void decode(OperatorSupplier supplier, DeviceSession deviceSession, ProtocolMessage<?> message, MessageExporter<DeviceMessage<?>> messageExporter) {
TcpProtocolMessage message1 = (TcpProtocolMessage) message;
ByteBuf payload = message1.getPayload();
/*byte[] bytes = new byte[payload.readableBytes()];
payload.readBytes(bytes);
String payloadStr = HexStringUtil.bytes2HexStr(bytes);*/
if (payload.readableBytes() < 6) {
return; // 數據不足，等待更多數據
}
// 獲取起始符（0x68）
byte startByte = payload.readByte();
if (startByte != (byte) 0x68) {
throw new ServiceException("Invalid start byte");
}
// 獲取數據長度
int length = payload.readByte(); // 假設1字節長度字段
if (payload.readableBytes() < length + 2) {
return; // 等待數據完整
}
// 解析數據域
byte[] data = new byte[length];
payload.readBytes(data);
// 校驗數據（LRC校驗）
byte checkByte = payload.readByte();
if (!checkLRC(data, checkByte)) {
throw new ServiceException("LRC checksum failed");
}
// 構造消息實體通過消息總線發布
DLT645Data dlt645Data = new DLT645Data(data);
}
校驗方法
private boolean checkLRC(byte[] data, byte checkByte) {
byte lrc = 0;
for (byte b : data) {
lrc ^= b;
}
return lrc == checkByte;
}
以上就是對于DLT645協議的解析，如有不足之處望大家多多指出，我們加以學習改進。
