一、 項目背景
五站一中心項目是青島市海潤自來水集團加壓站管理處探索智慧水務建設的重要一步，加壓站管理處主要擔負著全市范圍的自來水加壓輸配水任務，目前，全處共有32個站點，運行機室22個，共有96套大小機組。項目立足于解決泵站數量眾多、各站點建設現狀不統一、人員老退、工藝傳承難等問題。
二、 建設內容
項目首次在青島水務集團實現了“巡檢中心”管理模式，相比傳統“站點值班”管理模式而言， 是一種更加標準化、動態化、智能化的水務管理模式。
本次項目完成了閆家山綜合巡檢中心建設，未來規劃建設河西綜合巡檢中心、芝泉山綜合巡檢中心和東川路綜合巡檢中心。閆家山綜合巡檢中心其下的周口路機室、四流路機室、四方山機室、四方山水池、太原路機室和孤山水池全部實現“無人值守”。
項目建設內容主要包括基礎設施優化、機室標準化改造和巡檢管理平臺建設。基礎設施優化主要包括數據中心、指揮中心和生產環網等建設任務。
機室標準化改造主要包括自控系統升級、高低壓配電監控、安防消防監測升級等建設任務。
智慧加壓平臺主要包括巡檢中心、報表中心、數據分析、加壓拓?fù)?、專家診斷和低碳加壓等建設任務。
三、 重點功能

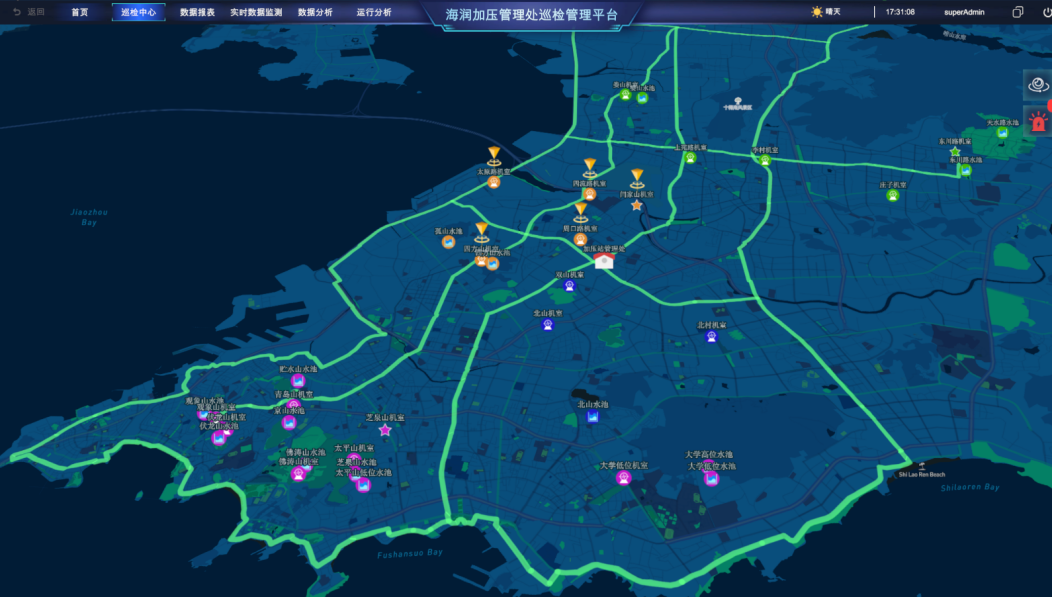

加壓一張圖。加壓一張圖是基于地理信息系統，將青島市的水廠、泵站、水池、管網都在一張地圖上展示。
區域化巡檢。系統能夠自定義設備巡檢、維修、維護等流程，建立一套“區域化巡檢”的數字化泵站管理模式，實現資源的集約化共享，泵站無人化值守。
機室自控系統升級。項目實現了對機室的全方位監測，主要包括機組運行狀態、振動監測、噪聲監測、溫度監測、閥門監控、能耗監測、排水監控等數據，并實現了對四方山的各工藝設備遠程控制，為機室無人值守奠定了機組監控基礎。
高低壓配電監測。實現了對高低壓配電系統的實時監控。主要包括高壓監測、變壓器監測和低壓監測，為機室無人值守奠定了電力監控基礎。
安保設施提升。項目完成閆家山綜合巡檢中心轄區范圍內原有視頻點位整合，新增視頻、門禁等設備，為機室無人值守奠定了安防監控基礎。
加壓拓?fù)?。在梳理現有加壓系統各站點空間拓?fù)浜?，編制加壓系統拓?fù)浣Y(jié)構圖，通過該拓?fù)浣Y(jié)構圖可以描述水廠、機室、管網、水池和用戶的空間關系，基于該拓?fù)鋱D，融合各機室主要運行參數，可以更加系統、全局的觀察加壓處的運行狀態，輔助集團調度決策。
報表中心。將手動填寫的生產日志轉換成了在線自動化報表。
專家診斷：系統基于對設備的振動、電流、溫度等運行狀態，通過內置專家?guī)?，確定整體或局部是否正常，發現設備故障及其解決方案。
泵組節能調度：系統能夠根據相應的工況，在現有水泵機組及管路系統條件下，確定一種最優的機組組合運行方案，使泵房管路系統的總能耗最小
四、 案例總結
通過本項目建設，能夠輔助管理人員強化泵站管理工作，提升泵站自動化水平，實現多泵站各環節集中監控，有效降低泵站運營成本，最終實現泵站無人值守。
