一、背景概述
魯商藍岸麗舍項目位于嶗山區松嶺路以東、南涯路以北、環牛山路以西、遼陽東路以南。供水系統的水源為供水辦松嶺路市政管網，經松嶺泵站加壓調度至高位水池，高位水池通過自流向不同分區進行供水。
由于缺乏信息化手段，業主在供水日常運行中，一旦出現漏損或者爆管問題時，需要花費大量的時間去定位事故發生區域，并且在事故搶修過程中，由于缺乏精準定位，需要關閉高位水池的出水總閥，導致所有的供水地塊都會停水，影響供水服務品質。
為有效解決客戶供水管網運行中存在漏損難發現、撿漏效率低、調度不科學、運營成本高等問題，利用新一代信息技術把漏損控制在國家規定標準以內，構建精準、高效、安全、長效的供水管網漏損控制模式，啟動了魯商管網漏損分析建設項目。
二、建設內容
本次項目基于分區計量的現代理念，以構建漏損控制長效管理體系為目標，根據魯商藍岸麗舍片區管網拓撲結構，將供水管網劃分為若干個獨立計量單元，利用已有遠傳流量計和新裝壓力變送器等建立起一個分區分級水量分析體系，實時掌握管網水量和壓力變化規律與趨勢，及時發現管網運行中存在的安全隱患，達到提高管網運行安全保障與避免爆管的目的。項目主要主要建設內容包括管網數據采集、建立計量分區、健全管網監測體系和建設管網漏損分析系統四部分。
管網數據采集

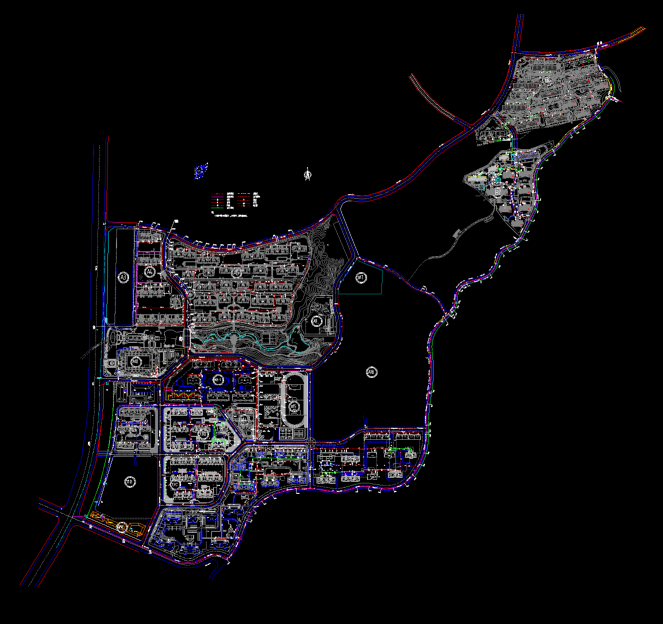

根據管網的設計圖紙和現場探查結合的方式，完善了供水管網GIS數據，并通過可維護管網風險評估系統，建立了動態更新機制。
建立計量分區
本次項目根據管網基礎數據和管網拓撲結構，科學制定了分區方案，自下而上建設了23個獨立計量區域DMA和1個二級分區的多級計量傳遞體系，
健全管網監測體系
本次項目在松嶺路泵房和各獨立計量區域的所有進出水管安裝了遠傳流量計，并在松嶺路泵房、高位水池、供水干管和分區進水等節點安裝遠傳壓力裝置，所有監測數據全部匯入工業物聯網統一接入系統。
建設管網漏損分析系統
本次項目基于工業物聯網、地理信息系統等技術，建設管網漏損分析系統，致力于讓管網漏損控制主動化、及時化、長效化。系統涵蓋分區管理、運行監控、水量平衡、漏損分析、爆管分析、業務管理、績效考核等功能模塊，結合工業物聯網統一接入系統、管網風險評估系統和營業收費系統等，通過數據業務聯動，建立了“摸清家底-風險評估-實時監測-主動控制-績效考核-科學改造”全流程漏損動態管理體系。
三、重點功能

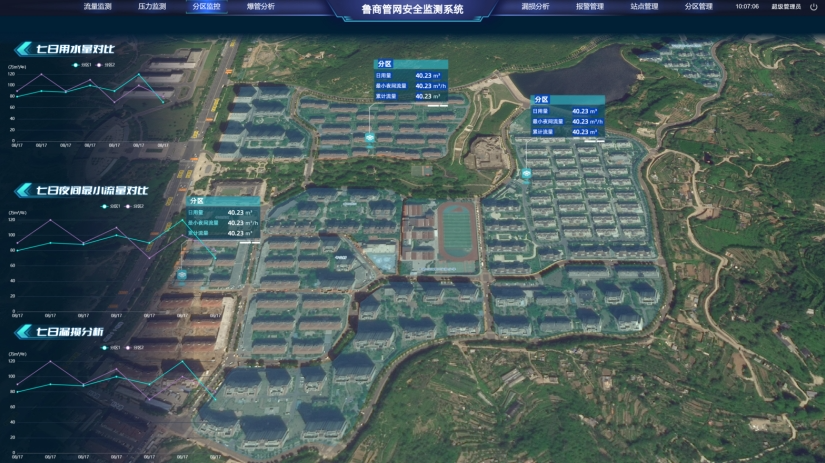

分區管理
系統能夠基于規劃區域的管網基礎數據、管網拓撲結構和管理需求，科學制定分區方案，分階段建設多層級計量傳遞體系。

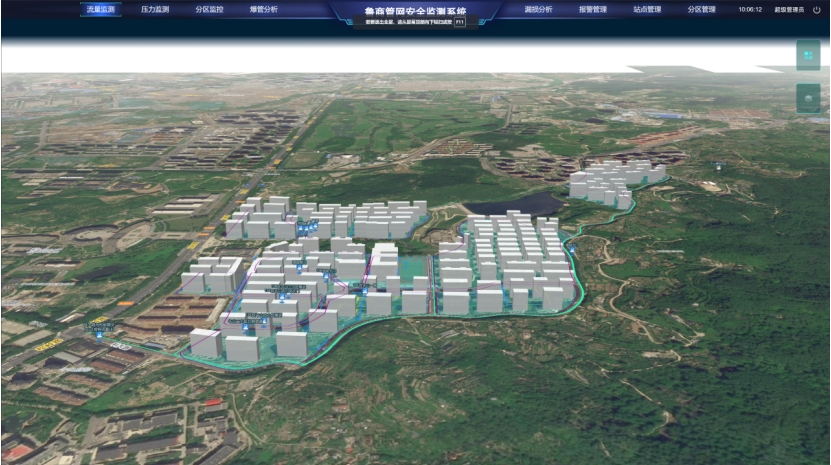

運行監控
系統基于供水管網一張圖，建立涵蓋壓力、流量、水質、滲漏、井蓋、消火栓等類型的管網運行感知體系，并提供強大的數據關聯分析，事件預警機制，幫助調度人員全面了解供水管網運行情況，確保城市供水安全可靠。
水量平衡
利用管網流量監測數據、結合上下游廠站供水數據，定期計算不同分區的產銷差率、漏損率、漏失率等水量平衡指標。
漏損分析
通過最小流量分析、水量平衡法、水量疊加、壓差分析等方法，對管網進行新增漏損的監控，及時發現漏損，縮短漏點感知時間，提高檢漏的工作效率，提升節水效果。

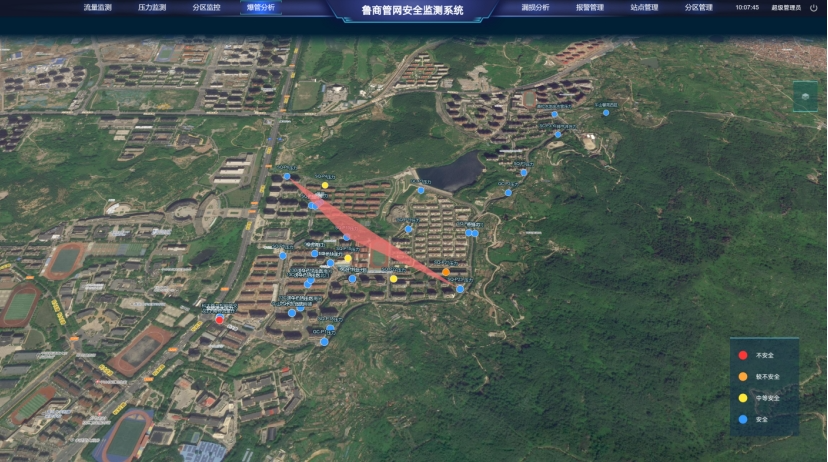

爆管分析
在管網壓力監測點高頻傳輸條件下，系統能夠通過壓力差分析，預測可能發生爆管的區域及受影響區域，一旦監測到異常，可以快速縮小排查范圍。
流程管理
將管網日常工作的業務流程集成進來，包括調度管理、水質管理、探漏管理、工單管理等，幫助供水公司調度部門和管理部門完善工作流程，提高工作效率。
四、效益分析
通過本次項目的建設，建立了有效的管網安全監測和預警的手段，實現了漏損控制主動化管理，讓供水管網運行風險預警更及時，定位更精準、搶修更高效，保障了供水管網的安全、提升了供水服務品質。
