一，項目背景
位于青島市的嶗山巨峰景區不僅是嶗山風景區的心臟地帶，也是省級自然保護區的實驗區。這里以其高森林覆蓋率和壯麗的自然景觀，吸引了大量游客。然而，游客數量的增加也帶來了森林防火的挑戰。
為了有效預防和控制森林火災，保護生態安全和生物多樣性，同時促進當?shù)亟?jīng)濟和社會的穩定，青島嶗山旅游集團有限公司啟動了森林防滅火體系建設工程(巨峰林區水滅火系統工程)。
二，項目簡介
隨著景區智能化系統的無縫連接和網絡帶寬的增加，加上對信息共享的高度需求，對“統一指揮、科學調度、協同作戰、指令暢通、資源共享、信息透明”的要求越來越迫切，為滿足現在和將來消防部隊滅火救援、聯網作戰指揮的需求，景區部署了水滅火調度管理系統。
在信息化的推動下，本項目依托先進科技，構建了一套集智能化、自動化于一體的水滅火系統。通過全面建設計算機監控、視頻監控、調度電話和可視化調度指揮平臺，實現了水滅火全過程的遠程智能操控，確保在火災發生時能夠迅速響應、有效應對。
三，建設內容
計算機監控系統
開放式控制架構：系統采用開放式控制架構，具備良好的可擴展性和兼容性。
三級控制策略：包括就地控制、現場PLC站控制和泵站中控室控制，確保了控制方式的靈活性和多樣性。
手動與自動控制的靈活切換：現場PLC站和中控室級均設有“手動/自動”兩種控制方式，為操作人員提供了靈活的操作選擇。
完善的監控功能：實時監控泵站的壓力、流量、液位等關鍵參數，以及設備的運行狀態和故障信息。通過組態軟件，實時顯示泵站的運行情況和設備狀態，為操作人員提供直觀、清晰的監控界面。
智能化的邏輯控制：根據預設的控制邏輯自動調整水泵的開啟順序、開啟臺數和閥門的開啟順序等。
高效的數據處理能力：中控室設置的服務器實時存儲和處理泵站的運行數據，包括實時數據庫和歷史數據庫。
視頻監控系統
部署400萬像素的高清紅外攝像機，捕捉泵站現場的不銹鋼水箱、變壓器和控制室LCU等關鍵區域的清晰畫面。
攝像機前端接入泵房內的工業交換機，并通過VLAN邏輯隔離與自控系統分開，有效避免了數據沖突和干擾。
中控室設置的數字硬盤錄像機具有足夠的存儲容量，保存至少90天的監控錄像。
設置4臺50寸的液晶監視器，實時顯示多個監控畫面，便于操作人員全面了解泵站現場情況。
調度電話系統
為保障緊急情況下的可靠語音通信，項目部署調度電話系統，泵站部署調度電話終端，分控中心部署雙手柄按鍵式調度臺，巨峰分控中心部署多媒體指揮調度主機，實現泵站現場、中控室和總控室的統一調度和輔助行政通話。
四，重點功能
環境監測

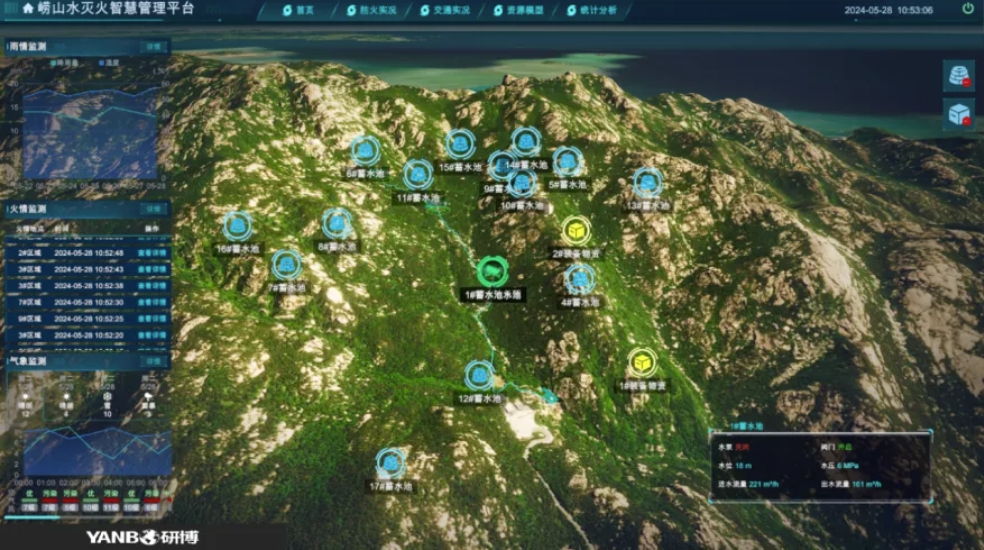

利用BIM技術結合嶗山景區的衛星云圖，創建了精確的三維模型，實現了項目機電設施的數字孿生，為防災指揮調度提供了直觀的決策輔助。
運行監測在三維模型基礎上，通過面板展示雨情監測、火情監測和氣象信息和報警記錄四部分內容。
運行監測

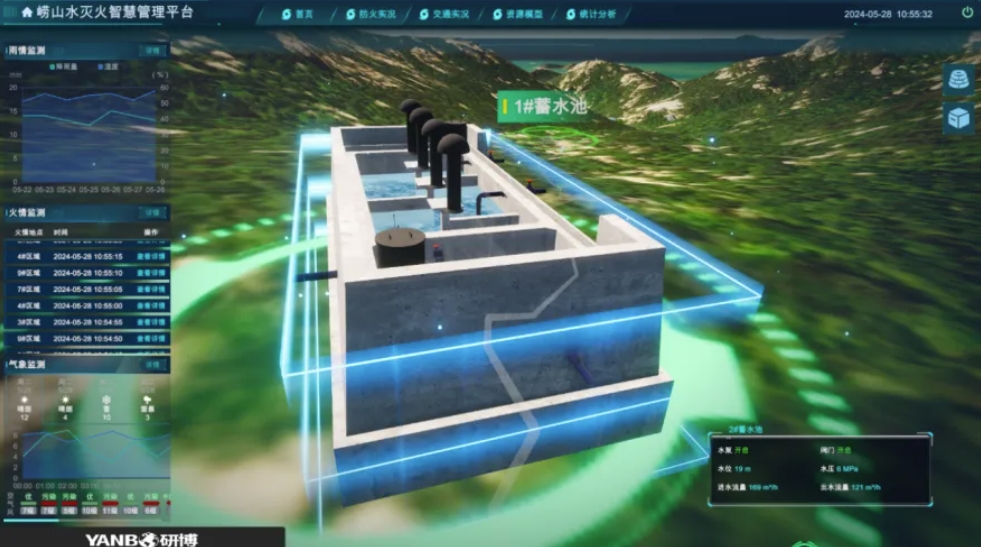

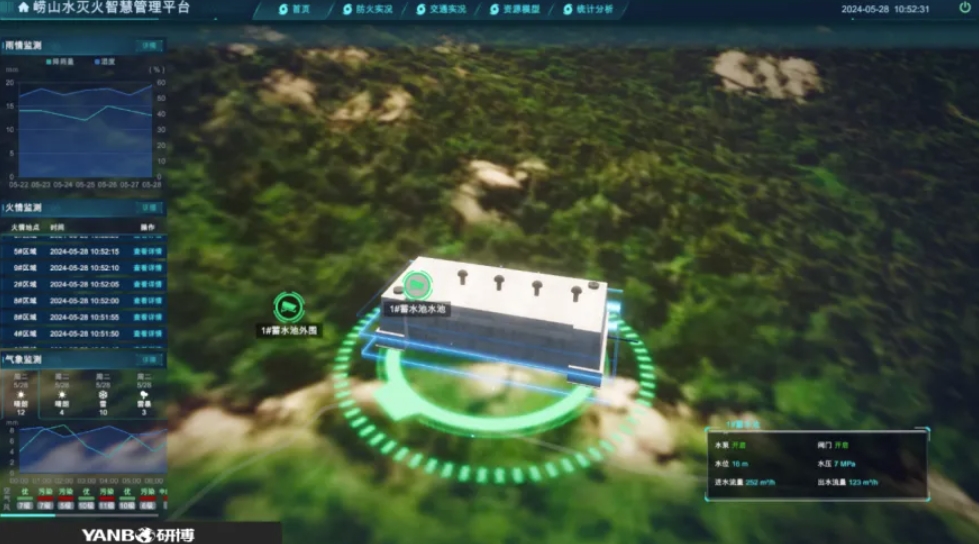

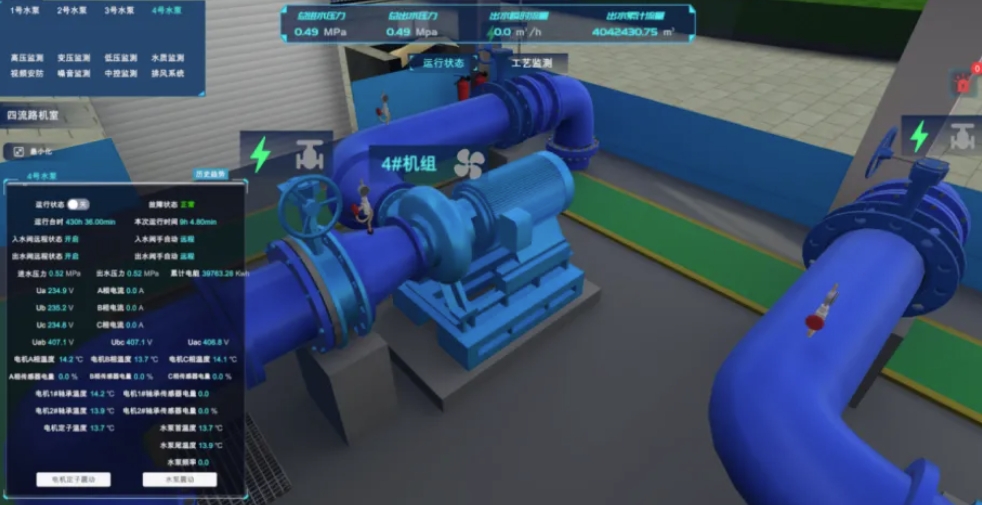

基于三維模型，展示泵站及機組、閥門運行狀態、水位、水壓、流量監測信息、設備運行詳細狀況以及現場視頻信息。
防災實況

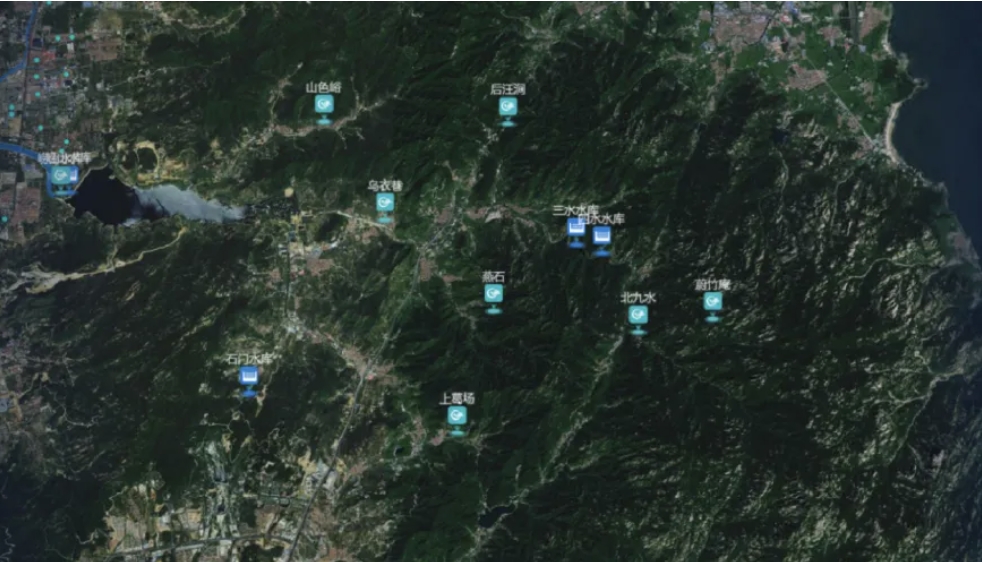

基于嶗山景區GIS地圖展示防災物資分布情況和各個水池的分布及水量信息。
專題分析
提供單站場水量分析、水量分布分析、設備運行狀態分析、管網壓力分析等內容。
水滅火資源模型
基于巨峰片區泵站運行、降雨和蓄水情況建立供水管網模型，模擬泵站運行和片區蓄水情況，實現泵站智能化控制，也可對現存問題，或改造設計的方案進行模擬復核。
報表統計
提供常規防災業務統計報表，并可根據客戶實際定制開發專用統計報表，項目各時間段數據統計、歷史數據比對、趨勢圖等。
五，案例總結
嶗山巨峰景區智能水滅火項目的實施，顯著提升了森林火災的防控能力，有效保護了珍貴的自然資源和生態環境。同時，智能化管理手段的運用，提高了景區的運營效率和服務質量，為游客提供了更加安全、舒適的旅游體驗。
