一、背景概述
祥茂河原名羊毛溝，發源于青島市即墨區藍村鎮，于紅島經濟區向南匯入膠州灣，全長17km，流域面積75.9km2，城陽區范圍內長13.4km，城陽區范圍內流域面積63.3km2。是青島市城陽區的一條南北向主河道。祥茂河防洪標準為100 年一遇，排澇標準為20 年一遇。其中，錦安路以南約6km 范圍為已治理河段，滿足100 年一遇防洪標準。歷經10 年高速發展，河道沿線以高新區產業組團、高鐵產業組團和棘洪灘核心居住組團為代表的北岸新城已初見雛形，昔日郊區河道逐漸演變?yōu)榈湫偷某鞘泻恿?，已難以承載防洪調度、城市發展等多方面功能需要，存在信息化基礎設施建設薄弱，透徹感知能力不足、業務應用智能化不足等問題，升級改造勢在必行。
為落實水利部關于開展數字孿生流域建設的要求，研博數據按照“需求牽引、應用至上、數字賦能、提升能力”的原則，以“數字化場景、智慧化模擬、精準化決策”為目標，以祥茂河為試點，組織開展了數字孿生祥茂河建設，為提升流域防洪、水資源調配和河湖管理智慧化水平做了探索。
二、建設內容
項目建設內容主要包括構建嶗山水庫孿生模型、構建水庫自動化全面感知體系、構建“預警、預演、預報、預案”的洪水預報體系、構建水庫全業務標準化管理平臺。
初步建成祥茂河流域水利信息基礎設施
通過合理新建雨情、水情、工情監測站點，加強衛星遙感、航空遙感、高清視頻、無人機等新型監測手段應用，完善水利感知網，擴大監測范圍，完善監測要素與內容，初步形成天空地一體化透徹感知能力。
初步建成祥茂河流域數字孿生平臺
整合水利基礎數據、水利監測數據、水利業務管理數據，接入跨行業共享數據，建設3級地理空間數據，形成祥茂河流域多源數據資源池。依據黃壘河流域特性，面向水利業務應用需求，依托國內外研究力量與研究成果，建設模型平臺和知識平臺，支撐祥茂河水利管理活動的科學決策。
初步建成祥茂河水利“1+1”智能應用體系
在城陽區水利工程標準化管理數字平臺、山洪災害監測預警平臺、青島市河湖張志管理系統等信息化系統基礎上，構建水利“1+1”智能應用體系，“1”是指祥茂河流域防洪“四預”系統，1是指祥茂河數字河湖管理系統。
三、重點功能

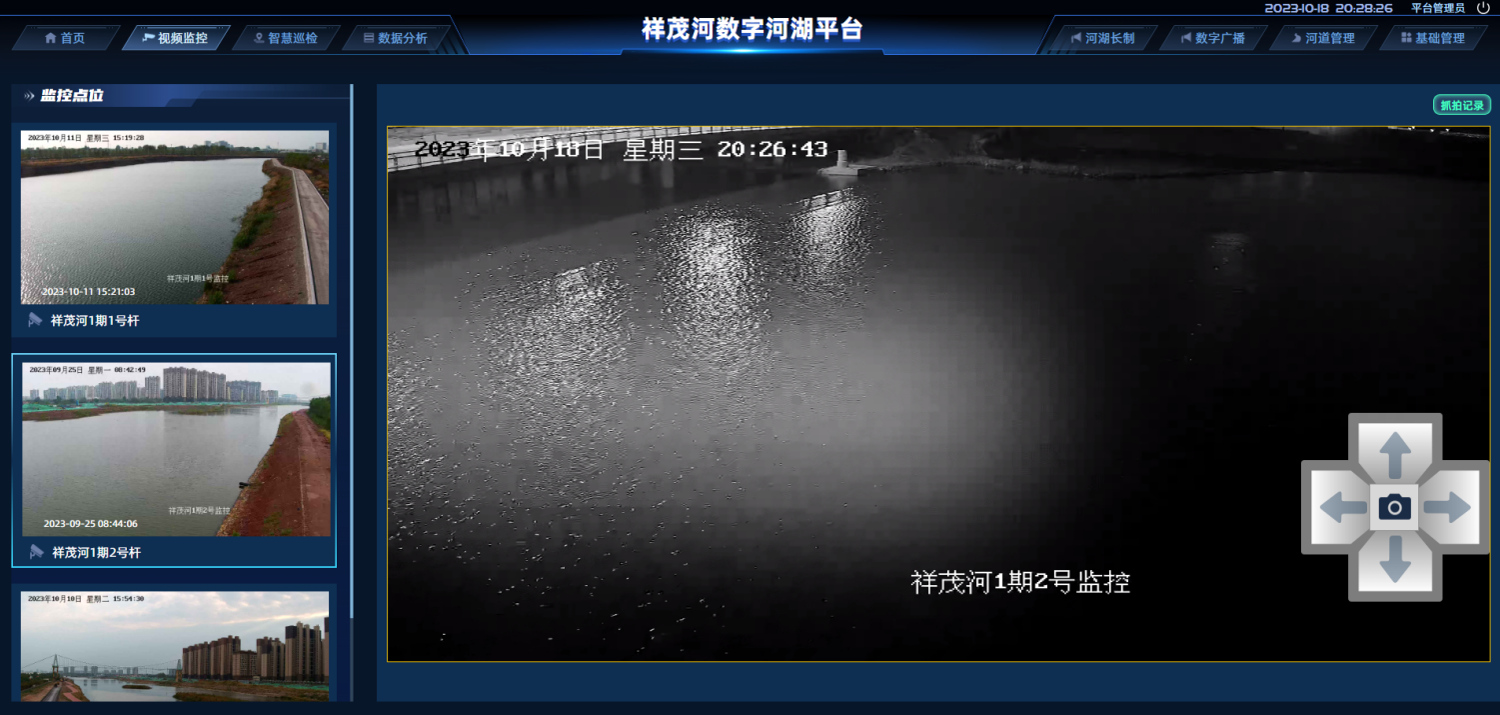

四情監測
為滿足流域防洪、水資源管理調配和河湖管理運行等業務應用需要，新布設多套水文站、水位站、地下水監測站、視頻監控點、廣播等在線監測設備，與已有站點共同形成站點布局合理、“四情”采集要素齊全、傳輸穩定可靠的水利感知網。
數據底板
在水利部和山東省水利廳共享的相關數據基礎上，對黃壘河流域的遙感影像、數字高程等數據進行整合，建成覆蓋全流域L1級數據底板;對祥茂河干流及河道兩側堤防及防洪保護區作為重點區域，通過無人機攝影、傾斜攝影等方式，建成了L2級數據底板。通過BIM建模的手段，對蓄水擋潮閘等水利工程及各類水利機電設備和監測設備建模，建成L3級數據底板。
數據引擎
項目采用研博工業物聯網統一接入系統，消除數字孿生流域建設存在的監測數據難以統一化、規范化、持續化接入問題，向下實現海量的多源設備、異構系統數據采集、交互、傳輸、控制及應用，向上為模型平臺、知識平臺和業務應用提供感知數據服務。
洪水預報模型
基于高分辨率地形及水下地形數據，構建了高性能一二維耦合水動力學洪水模擬計算模型。將祥茂河錦安路以南約6km 范圍作為重點區段，劃分提取多個橫斷面、剖分若干個網格單元，采用分布式并行加速算法，大幅提升計算效率，洪水演進全過程計算均可在50s內完成，實現了祥茂河錦安路區域洪水快速精細化模擬。
洪水預警
整合水庫、河道、堤防及山洪災害風險區等對象預警指標體系,結合四情監測和洪水預報結果 ,提前進行分級分類預警。在流域?qū)用孀詣映霭l(fā)極端天氣預警、河道洪水預警、水庫洪水預警和生態流量預警等預警信息，明晰流域防洪風險。
洪水演進模型
根據洪水預報成果和洪水調度方案，建成以控制河道水位和工程安全運行為目標的洪水演進模型，基于洪水演進模型計算結果，在三維高精度地圖和三維實景下，可視化和實景化展示不同來水條件下河道洪水演進過程，對洪水演進及淹沒影響進行計算和定量化評估。
洪水預案
數字化管理各類水利工程運行方案，提取方案重點信息進行結構化解構和標簽化處理，供實時預警、預報、調度、模擬計算等各類應用場景和業務處理調用查詢，方便對文檔信息的快速定位、統一管理與更新，實現各類預案的活取活用。

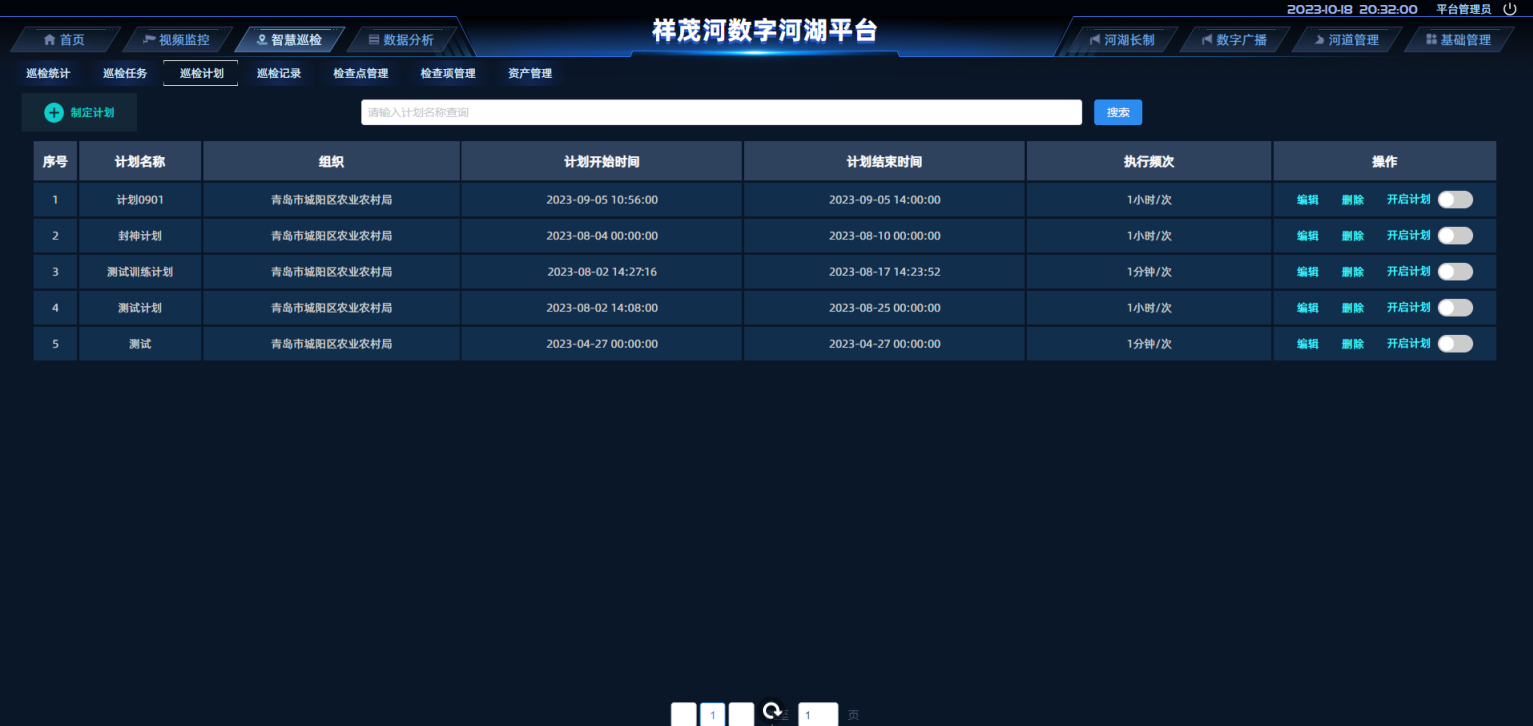

河湖智能巡查
項目通過“遙感普查+無人機巡查+AI智能識別”有機結合的方式打造“全面感知、主動預警、快速響應、閉環處置”的智能巡檢體系，構建“大范圍普查+中尺度巡查+重點區域?qū)崟r監控”的河道智慧監管方案，進一步提升河道管理工作的智能化和精細化。

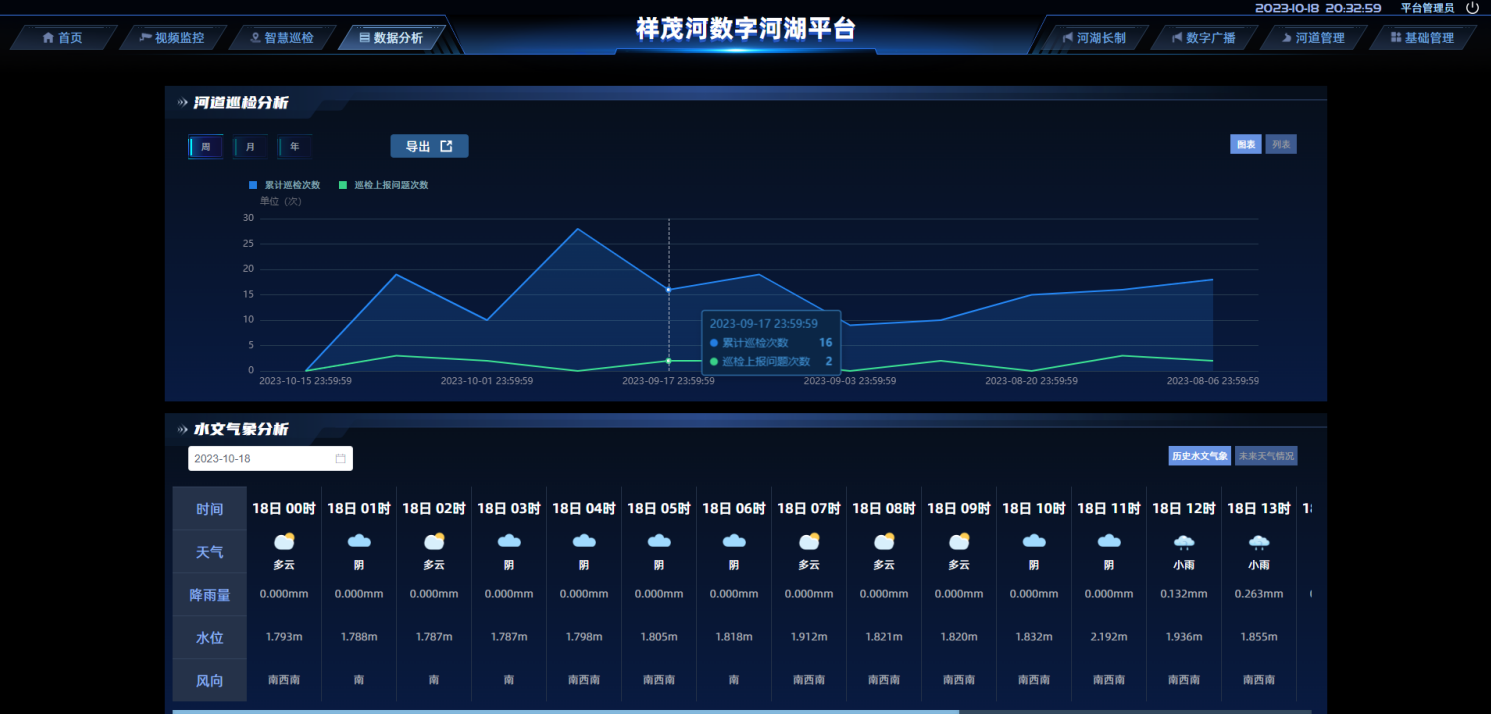

移動互聯APP應用
通過移動端查看流域的降水量、天氣預報、臺風云圖和安防監控視頻信息，方便管理人員和防汛人員隨時隨地掌握汛情信息，構建數字孿生流域運行業務協同的移動互聯工作臺。
四、案例總結
數字孿生祥茂河建設，將提升流域水利信息化水平，賦能洪水防御、水資源管理與調配、河長制推行實施、水利工程管理運行等業務應用，對于青島市推動智慧水利跨越式發展，提高水利管理服務水平，支撐新階段水利高質量發展具有重要作用，對其他類似流域具有重要參考借鑒意義，經濟、社會和生態效益顯著。
